"Техноаналитприбор" разработала собственного аппаратно-программного комплекса, который позволяет сохранить существующие мультиплексоры Courier и заменить только их систему управления.
Первым этапом стала разработка специализированного контроллера для управления одним мультиплексором Courier. Такое решение позволило быстро восстановить работоспособность существующих систем без вмешательства в механическую часть оборудования. По сути, мультиплексор оставался прежним, а его «мозг» полностью заменялся на отечественную разработку.
По мере роста числа проектов появилась необходимость работать с более сложными конфигурациями. На ряде предприятий использовались системы с двумя мультиплексорами, а в максимальной комплектации анализаторы Courier могли содержать до четырех мультиплексоров одновременно. Это потребовало создания новой архитектуры управления.

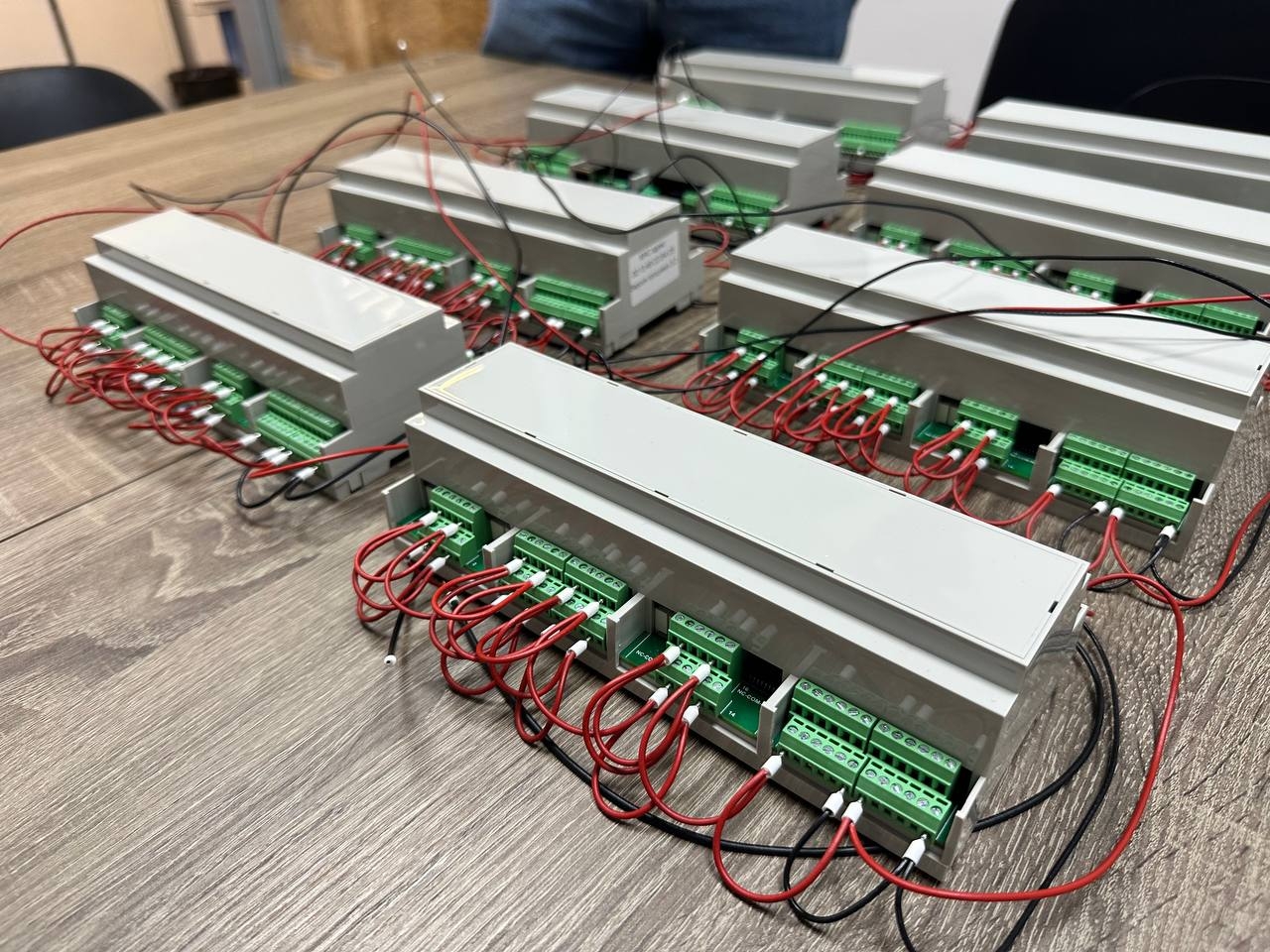

Именно так мы подошли к идее разработки универсального контроллера, рассчитанного на работу сразу с четырьмя мультиплексорами. В новой версии была полностью переработана компоновка оборудования. Вместо нескольких отдельных модулей и большого количества промежуточных компонентов была создана компактная система управления с необходимым количеством входов и выходов для подключения исполнительных механизмов и датчиков.
Особое внимание было уделено надежности. Практика эксплуатации показала, что при проведении ремонтных работ на предприятиях возможны случайные короткие замыкания кабелей и исполнительных цепей. В ранних версиях это могло приводить к повреждению выходных каскадов контроллера. Поэтому в новом поколении оборудования были реализованы самовосстанавливающиеся предохранители и встроенная защита входов и выходов от короткого замыкания. Теперь аварийная ситуация не приводит к выходу платы из строя и не требует последующего ремонта электроники.

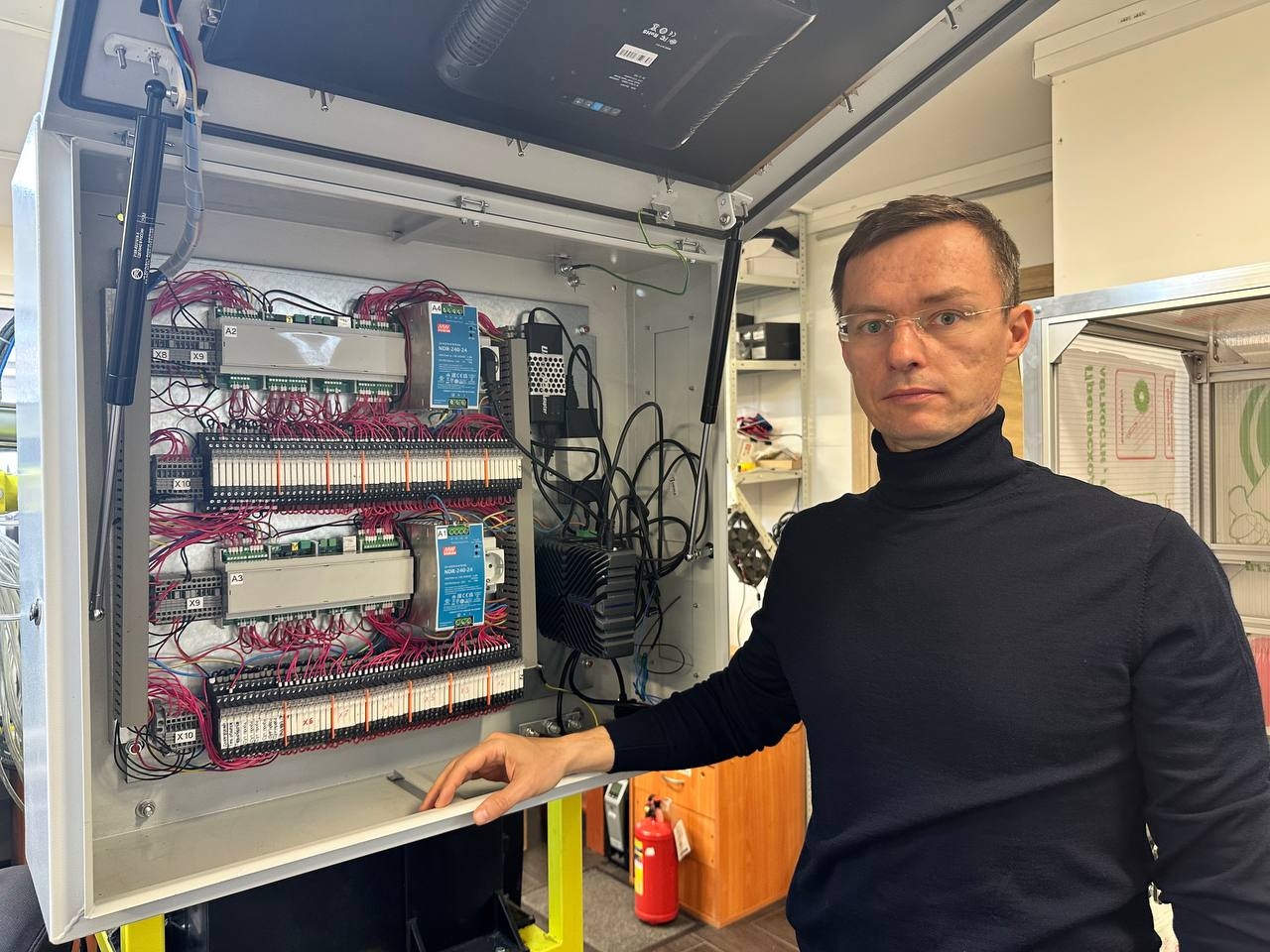

Также одним из результатов модернизации стало значительное сокращение размеров системы управления. Если в предыдущих решениях для защиты контроллеров использовались дополнительные релейные блоки, занимавшие значительное место в шкафу автоматики, то в новой версии большая часть функций была интегрирована непосредственно в печатную плату.
Это позволило:
- сократить занимаемое пространство в шкафу управления в несколько раз;
- уменьшить количество внешних компонентов;
- повысить надежность системы;
- упростить монтаж и обслуживание;
- снизить стоимость модернизации.
Фактически удалось перейти от набора отдельных модулей к единой специализированной платформе управления мультиплексорами.
В процессе эксплуатации анализаторов была выявлена еще одна задача: для отбора калибровочных проб персоналу приходилось работать через программное обеспечение анализатора. Это требовало дополнительного обучения и создавало риск случайного изменения настроек системы. Чтобы исключить подобные ситуации, наши специалисты реализовали отдельные аппаратные кнопки отбора проб. Теперь оператору достаточно нажать кнопку соответствующего потока. Система автоматически выполняет необходимые действия без входа в сервисные меню и настройки программного обеспечения. Такое решение значительно упрощает работу лабораторного персонала и снижает вероятность ошибок.
Так мы реализовали концепцию умного импортозамещения: новые системы управления обеспечивают более компактную компоновку, встроенную защиту электроники, удобство эксплуатации и возможность дальнейшего развития функционала без зависимости от иностранных производителей.
Сегодня эти решения успешно используются при модернизации действующих объектов и позволяют предприятиям сохранять работоспособность аналитических комплексов, минимизируя затраты на замену оборудования.
